总线制可燃有毒气体报警器产品简介：

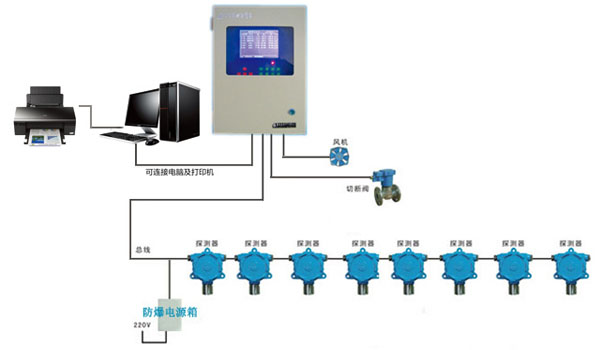

气体报警控制器可接收CGD-Z系列总线制气体探测器的信号。液晶显示屏幕可间隔同时显示32通道现场探测器的浓度值。当测量值 达到设定的报警值时，控制器发出声光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施， 同时自动启动事先连接的排风扇、电磁阀等设备，以保障人员及设备安全。
JH-Z系列报警控制器适用于各种工业报警控制，壁挂式安装，安装简单，操作方便，工作状态稳定，转换精度高。
功能特点：
1、大屏幕液晶显示，可间隔同时显示32通道探测器的气体浓度值；
2、高精度，误差小于0.2%F.S；
3、1通道到32通道可选；
4、可设公共报警输出或通道独立报警输出；
5、可为探测器提供24V电源；
6、采用数字电路，抗干扰能力强；
7、报警点、量程等参数可按键设定；
8、可根据需要自作设定低限、高限报警；
9、可根据需要选用RS485/232通讯功能。
技术指标：
1、控制输出：开关量接点输出220V AC,2A；
2、湿度范围：10-90% RH（非凝结）；
3、精度：0.2F.S%
4、最大功耗：25W（不含现场探测器）
5、工作电源：AC 220V
6、安装方式：壁挂式安装
7、重量：约5KG
8、外型尺寸：400*300*100mm（高*宽*厚）
产品特点：
采用进口电化学传感器，具有气体选择性强响应时间短、使用寿命长、准确性高、抗干扰性强等特点；
检测灵敏度处于国内同类产品领先水平；
可对室内外环境中各种毒性气体进行检测，并将检测信号以RS485通讯方式传输给气体报警控制器；
该探测器可接JH-Z系列总线型气体报警控制器；
采用铸铝合金外壳，表面烤漆，防爆、防尘、耐腐蚀，能够满足各种环境的要求。
检测气体：（详见产品先型表）
1、氢气、氧气
2、氨气、氯气、硫化氢、一氧化碳、一氧化氮、二氧化氮、二氧化硫
3、光气、氯化氢、磷化氢、砷化氢、二氧化氯
4、甲苯、三氯甲烷等各种有毒有害气体
应用领域：
石油、化工、冶金、焦化、污水处理、锅炉房、酒店以及其它特殊行业及环境领域
| 技术指标： |
| 项目 |
说明 |
项目 |
说明 |
| 工作原理 |
电化学 |
防爆等级 |
Exdllc T6 |
| 检测气体 |
见产品先型表 |
防护等级 |
IP66 |
| 检测范围 |
见产品先型表 |
电气接口 |
G1/2 |
| 最大功耗 |
≤3W |
工作电源 |
12~24V DC |
| 输出信号 |
RS485 |
传感器寿命 |
2年 |
| 连接电缆 |
四芯屏蔽电缆 |
型号 |
CGD |
| 工作温度 |
详见所测气体 |
品牌 |
JH（吉华） |
| 环境温度 |
10%-90%RH（非冷凝） |
产地 |
江苏.盐城 |
| 检测精度 |
±3%F.S./年 |
尺寸 |
壳体直径105mm |
| 零漂移 |
≤±2%F.S./年 |
重量 |
0.95KG |
| 响应时间 |
详见所测气体 |
|
|
|
气体名称 |
产品型号规格 |
分子式 |
检测范围 |
响应时间 |
工作温度 |
|
一氧化碳 |
CGD-FD-CO |
CO |
0-1000ppm;0-2000ppm |
≦30s |
-20~50℃ |
|
氧气 |
CGD-FD-CO2 |
O2 |
0~30%VN |
≦15s |
-20~50℃ |
|
氯气 |
CGD-FD-CL2 |
CL2 |
0~20ppm |
≦30s |
-20~50℃ |
|
氨气 |
CGD-FD-NH3 |
NH3 |
0-100ppm;0-200ppm;0-1000ppm |
≦30s |
-20~40℃ |
|
硫化氢 |
CGD-FD-H2S |
H2S |
0-5ppm;0-100ppm;0-200ppm; |
≦15s |
-20~50℃ |
|
氢气 |
CGD-FD-H2 |
H2 |
0-1000ppm;0-2000ppm |
≦15s |
-20~50℃ |
|
氟化氢 |
CGD-FD-HF |
HF |
0-10ppm |
≦15s |
-20~50℃ |
|
一氧化氮 |
CGD-FD-NO |
NO |
0-250 ppm |
≦15s |
-20~50℃ |
|
二氧化氮 |
CGD-FD-NO2 |
NO2 |
0-50 ppm |
≦30s |
-20~50℃ |
|
二氧化硫 |
CGD-FD-SO2 |
SO2 |
0-2 ppm |
≦15s |
-20~50℃ |
|
环氧乙烷 |
CGD-FD-ETO |
C2H4O |
0-20ppm; 0-100ppm |
≦15s |
-20~50℃ |
|
苯类 |
CGD-FD-C6H6 |
C6H6 |
0-100ppm |
≦15s |
-20~50℃ |
|
二硫化碳 |
CGD-FD-CS2 |
CS2 |
0-20ppm |
≦30s |
-20~50℃ |
|
二氧化氯 |
CGD-FD-CLO2 |
CLO2 |
0-1pm |
≦120s |
-20~50℃ |
|
氰化氢 |
CGD-FD-HCN |
HCN |
0-5ppm; 0-100ppm |
≦5s |
-20~50℃ |
|
丙烯睛 |
CGD-FD-C2H3CN |
C2H3CN |
0-10ppm |
≦30s |
-20~50℃ |
|
氯化氢 |
CGD-FD-HCL |
HCL |
0-30ppm;0~100ppm |
≦30s |
-20~40℃ |
|
二氧化氮 |
CGD-FD-NO2 |
NO2 |
0~20ppm |
≦30s |
-20~50℃ |
|
一氧化氮 |
CGD-FD-NO |
NO |
0~250ppm |
≦30s |
-20~50℃ |
|
磷化氢 |
CGD-FD-PH3 |
PH3 |
0~20ppm;0-2000ppm
0-1000ppm |
≦15s |
-20~50℃ |
|
砷化氢 |
CGD-FD-AsH3 |
AsH3 |
0~1ppm |
≦15s |
-20~50℃ |
|
光气 |
CGD-FD-COCL2 |
COCL2 |
0~1ppm |
≦120s |
-20~50℃ |
|
溴化氢 |
CGD-FD-HBr |
HBr |
0-30ppm;0~100ppm |
≦30s |
-20~50℃ |
|
三氯甲烷 |
CGD-FD-CHCL3 |
CHCL3 |
0~50ppm; 0~100ppm |
≦30s |
-20~50℃ |
|
甲醇 |
CGD-FD-CH3OH |
CH3OH |
0-200ppm; |
≦30s |
-20~50℃ |
|
氟气 |
CGD-FD-F2 |
F2 |
0-1ppm |
≦30s |
-20~50℃ |
|
臭氧 |
CGD-FD-O3 |
O3 |
0-5ppm; |
≦15s |
-20~40℃ |
|
硅烷 |
CGD-FD-SIH4 |
SIH4 |
0~50ppm |
≦15s |
-20~50℃ |
|
硫醇 |
CGD-FD-TMB |
TMB |
0~50mg/m 3 |
≦30s |
-20~50℃ |
|
四氢噻吩 |
CGD-FD-C4H8S |
C4H8S |
0~50mg/m 3 |
≦30s |
-20~50℃ |
|
丁酮 |
CGD-FD-C4H80 |
C4H80 |
0~20ppm |
≦30s |
-20~50℃ |
|
三氯氧磷 |
CGD-FD-POCL3 |
POCL3 |
0-30ppm |
≦30s |
-20~50℃ |
|
氯乙烯 |
CGD-FD-C2H3CL |
C2H3CL |
0~100ppm |
≦30s |
-20~50℃ |
|
